A工法
推進の途中に方向の修正が可能な工法です。
長距離の推進にはもってこいです。

特徴   機器構成図   使用機械   適用条件   施工手順   A工法ツールス   TONGER

特 徴
高精度の施工が行えます!
軽量かつ小径なパイロット管を推進する為、推進方向の修正及び管理が確実かつ容易にできます。

コスト削減ができます!
障害物の確認を行い推進の可否を判断できるので、途中で推進不能となって埋設管の引抜き・埋め戻し等を行う必要がありません。
ケーシング(円筒)で推力を受けながら推進するので埋設管に推力がかからず、埋設管を損傷させずに施工できます。

幅広い土質に対応できます!
水および滑材の注入機構を備えております。
戻る

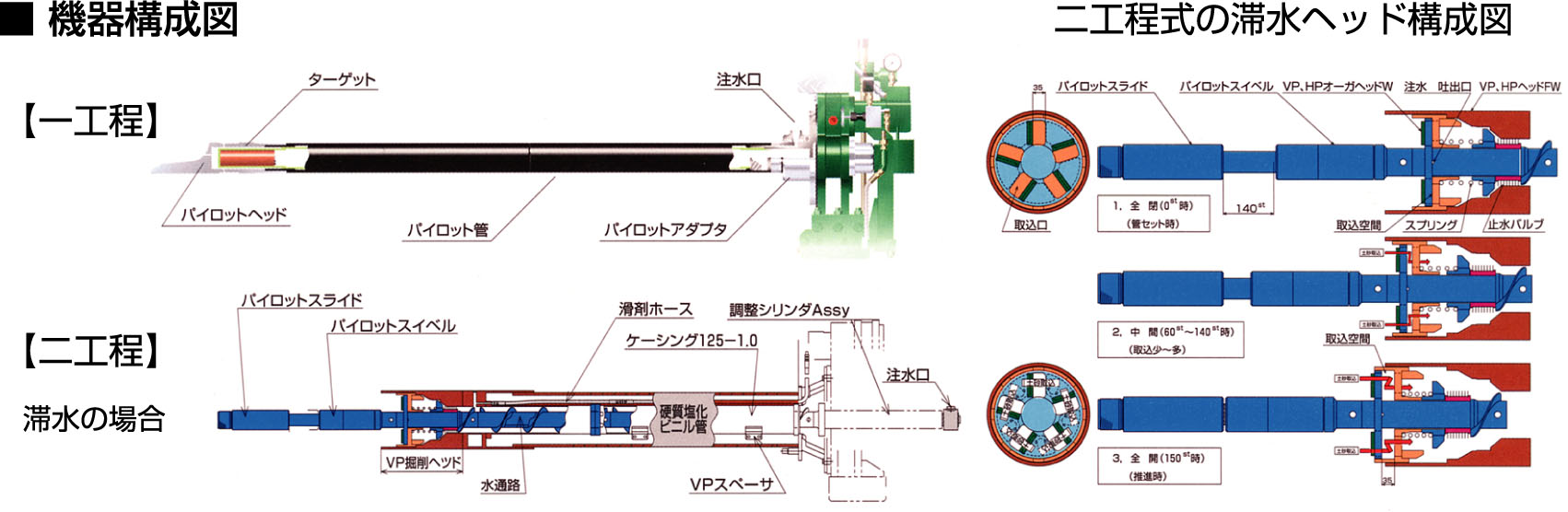

機器構成図
機器構成図
戻る

使用機械

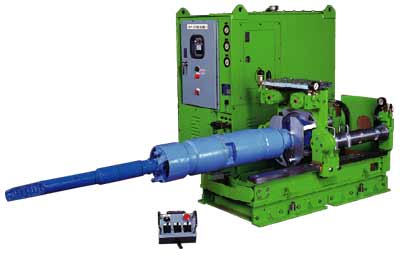

MVP201・301・402
MVP201
戻る

適用条件
<管種・管径>
管種 管径
低耐荷力管(硬質塩化ビニル管等) φ150〜φ450
高耐荷力管(鉄筋コンクリート管等) φ200〜φ300
鋼製さや管(鋼製管) 250A〜450A

<土質>
軟弱土・粘性土・砂質土・砂礫層・滞水砂層
戻る

施工手順(2工程式)
■パイロットヘッド、パイロット管推進


■掘削ヘッド推進、パイロットヘッド回収

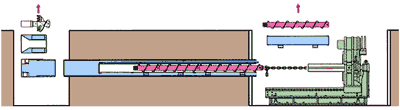

■管到達、掘削ヘッド回収、ケーシング及びオーガ回収

戻る

A工法ツールス

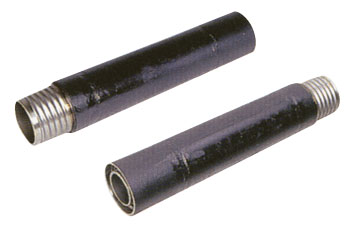

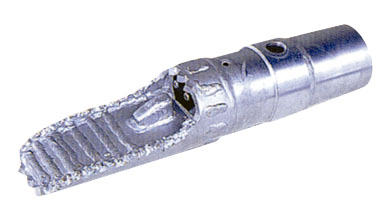

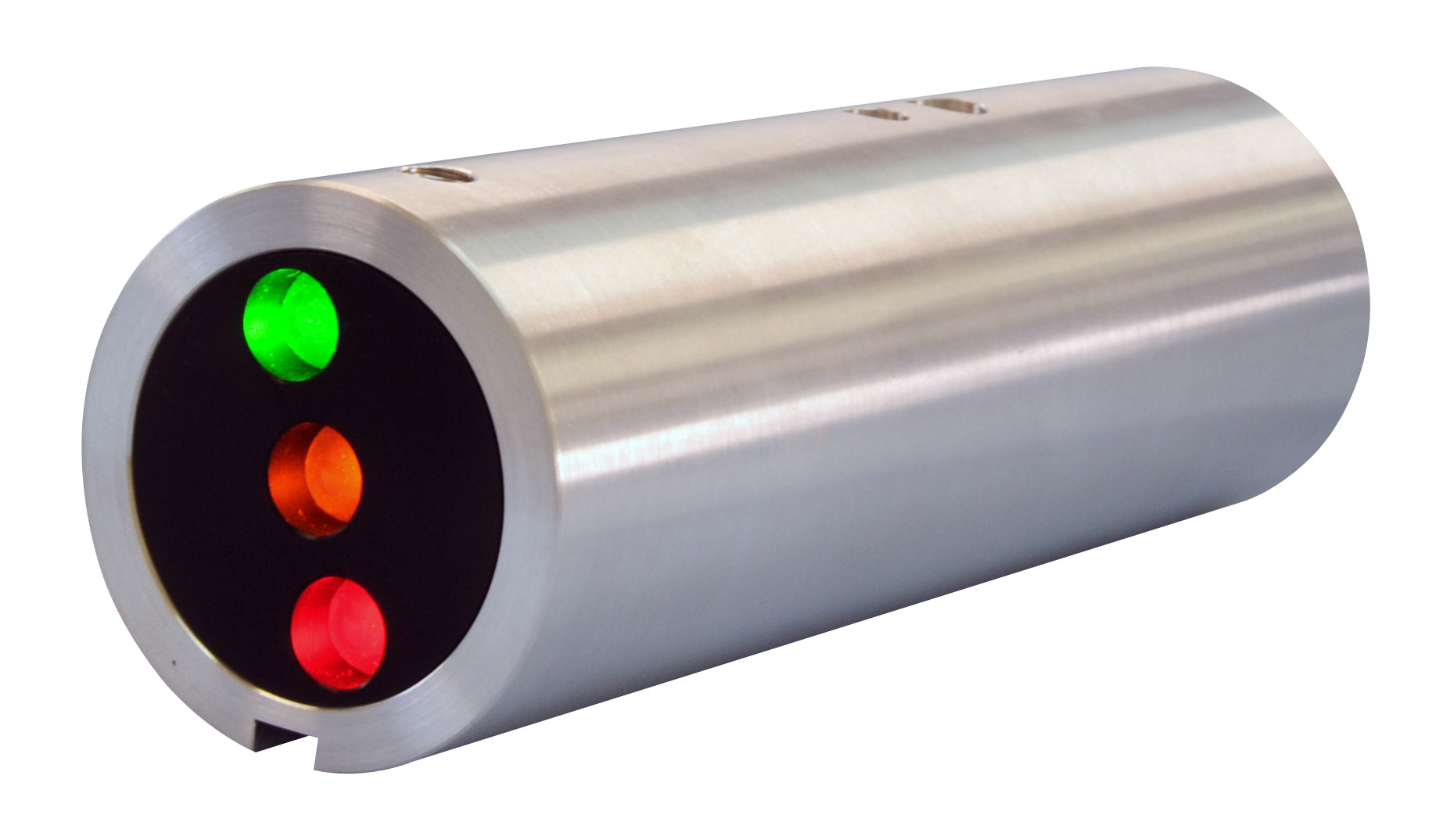

注水機構付パイロットヘッド高輝度ターゲット注水機構付パイロット管0.4m
            注水機構付パイロットヘッド      高輝度ターゲット         注水機構付パイロット管0.4m オーガスイベル(内管用)掘削ヘッドケーシング1m

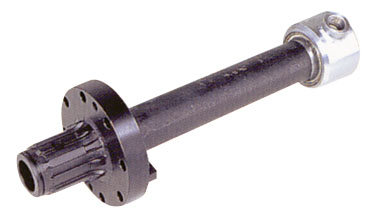

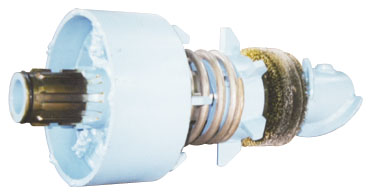

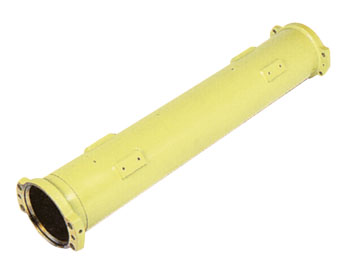

           オーガスイベル(内管用)          掘削ヘッド               ケーシング1m オーガ1m滞水用VPヘッドトランシット&トランシットモニター

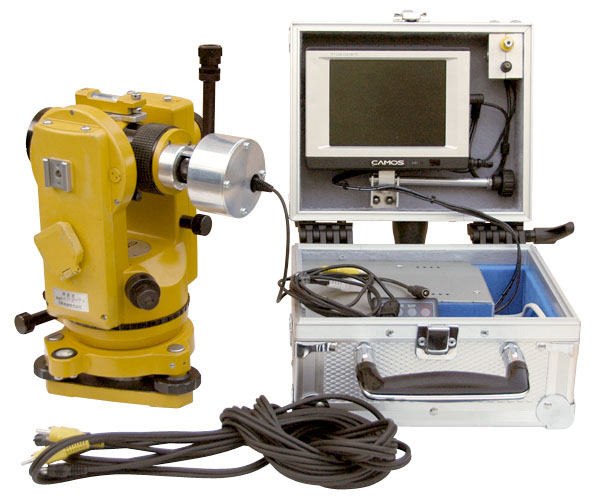

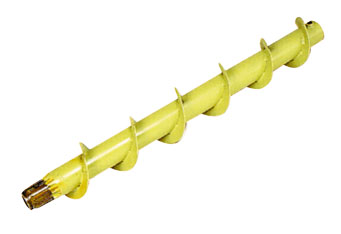

            オーガ1m             滞水用VPヘッド          トランシット     トランシットモニター
戻る

TONGER
トンガー(パイロット管緩め機)
 トンガーは高トルクで締まったネジ式パオロット管をより早く、安全に到達坑内で回収する為の油圧式パイロット管緩め機です。非常に小型・軽量ですので、1号マンホール内等の小スペースでの回収作業も連続的に手軽に行え、工事のスピードアップを実現します。

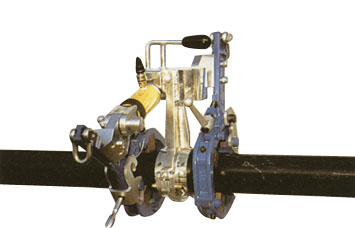

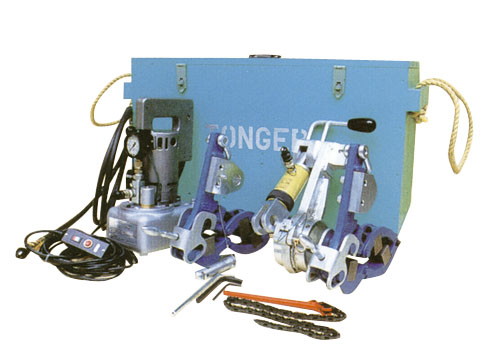

トンガー一式本体セット状況
トンガー一式           本体セット状況
